Spickzettel: Raspberry Pi Pico Pin-Fallen

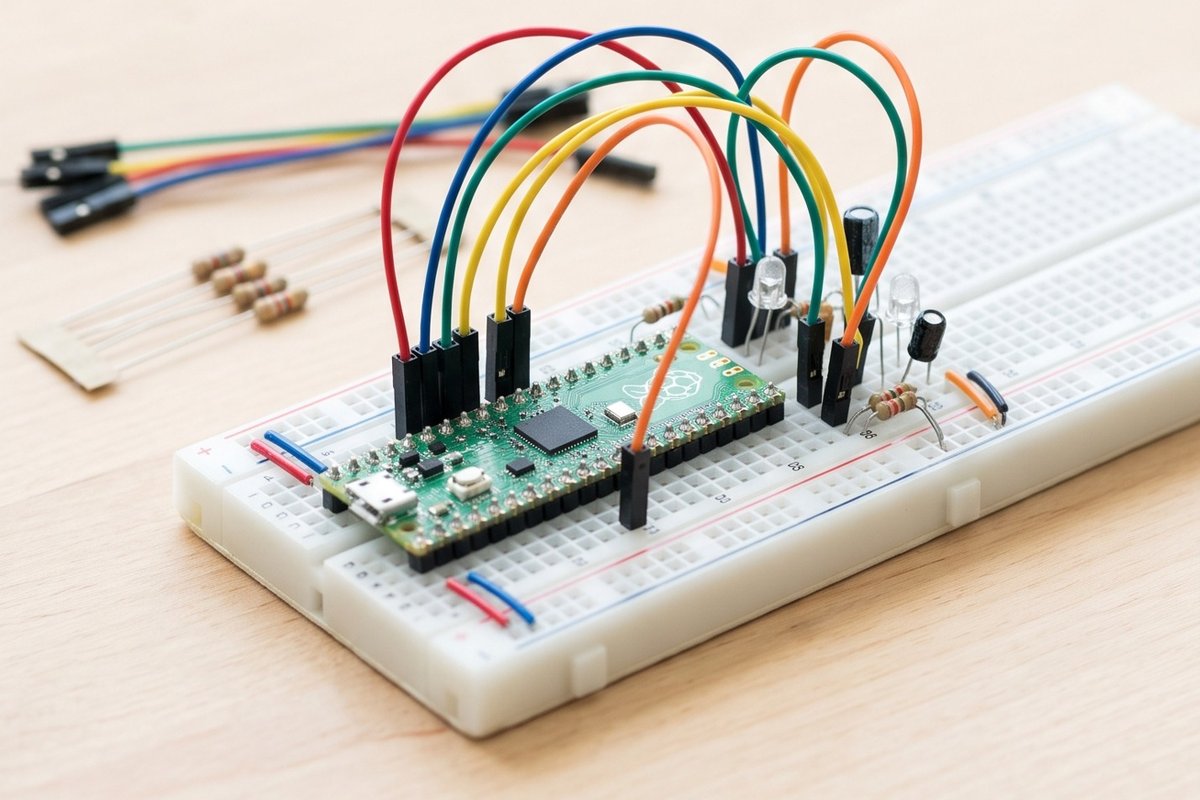

Titelbild: KI-generiert

Werbung | Welcher Pin am Raspberry Pi Pico hat dich beim Schaltungsaufbau schon mal Nerven gekostet? Schreib es in die Kommentare.

Was du brauchst

Tipp

Nicht alle Randpins liegen auf Masse. Der Pico besitzt genau acht GND-Pins, die ungleichmäßig über die Platine verteilt sind.

GND: Pin 3, 8, 13, 18, 23, 28, 33, 38

Stand: Raspberry Pi Pico, MicroPython / C++

Tipp

Der RP2040 bietet an den äußeren Pins nur drei ADC-Eingänge. Andere GPIOs können keine analogen Messwerte erfassen.

ADC0 = GP26, ADC1 = GP27, ADC2 = GP28

Stand: Raspberry Pi Pico, MicroPython / C++

Tipp

Der integrierte Temperatursensor ist fest mit dem internen Kanal ADC4 verbunden und führt nicht nach außen an die Stiftleiste.

ADC(4)

Stand: Raspberry Pi Pico, MicroPython

Tipp

Speise externe Spannung über VSYS ein. Nutze 3V3_OUT nur als stabilisierten Ausgang für angeschlossene Sensoren.

Pin 39 = VSYS, Pin 36 = 3V3_OUT

Stand: Raspberry Pi Pico, MicroPython / C++

Tipp

Auf GPIO 16 bis 21 liegen oft Standardbelegungen für SPI und I2C. Plane die Busse frühzeitig, um Konflikte zu vermeiden.

I2C0: GP8/9 oder GP16/17

Stand: Raspberry Pi Pico, MicroPython / C++

Stand: Raspberry Pi Pico, MicroPython / C++ · jeder Schritt selbst am Gerät nachvollzogen
